Máy in chữ nổi 3D YD SIGN được tạo thành từ nhiều bộ phận khác nhau với các chức năng khác nhau, ví dụ như giường in, giá để cuộn sợi nhựa, giá đỡ ống, các trục XYZ, đầu gia nhiệt, hệ thống đùn, case máy in,…

Trước khi đi vào cấu tạo của máy in chữ nổi 3D, ta cần phải biết được các chức năng chính của máy in chữ nổi 3D của hãng YD SIGN

Đặc điểm chính

Kích thước in khác nhau

800*800*100mm/1200*1200*100mm, mang đến các giải pháp sản xuất biển hiệu quy trung bình và lớn.

Tốc độ in cao

Tốc độ in tối đa 150mm/s, tốc độ di chuyển 500mm/s, Firmware Klipper hỗ trợ in tốc độ cao

Camera giám sát

Camera giám sát tốc độ cao có thể theo dõi quá trình in theo thời gian thực và hỗ trợ chức năng chụp tua nhanh thời gian (time-lapse)

In nhiều màu

Hỗ trợ in 3 màu và có thể thực hiện in nhiều màu

Cân bằng tự động

Ghi lại chính xác độ cao của dữ liệu nền, đảm bảo tự động hóa và bù chính xác chiều cao trục Z trong quá trình in

In lại khi ngắt điện

Tính toán các điểm gián đoạn thông qua các thuật toán, cải thiện tỷ lệ thành công của việc in lại khi ngắt điện

Màn hình hiển thị lớn

Được trang bị màn hình cảm ứng lớn 7-inch, giao diện dễ sử dụng, rõ ràng và dễ vận hành.

Bồi rung

Bằng cách tự động giám sát tần số rung của máy in để thực hiện giảm tác động của rung động trong quá trình in.

Phát hiện thiếu hụt vật liệu in

Có thể tự động tạm dừng in khi bị gián đoạn để tránh in lỗi.

Quét chiều cao lớp

Định vị độ chính xác cao, cải thiện được độ chính xác và chất lượng in

Độ chính xác in cao

Sai số ±0,1nm, đảm bảo chất lượng in tốt

Máy in chữ nổi 3D

Đây là góc nhìn toàn bộ máy in chữ nổi 3D YD SIGN, chúng ta có thể thấy tất cả các thành phần của máy in chữ nổi 3D. Do đó chúng ta có thể có một khái niệm sơ bộ về hình dáng của máy như thế nào. Hơn nữa, các bộ phận chính của máy in chữ nổi 3D sẽ được chúng tôi giới thiệu từng cái một dưới đây

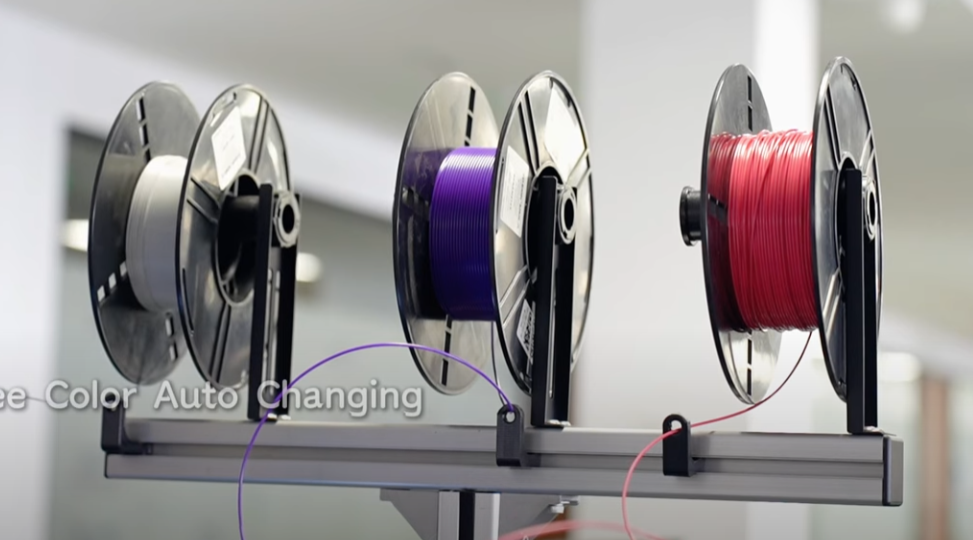

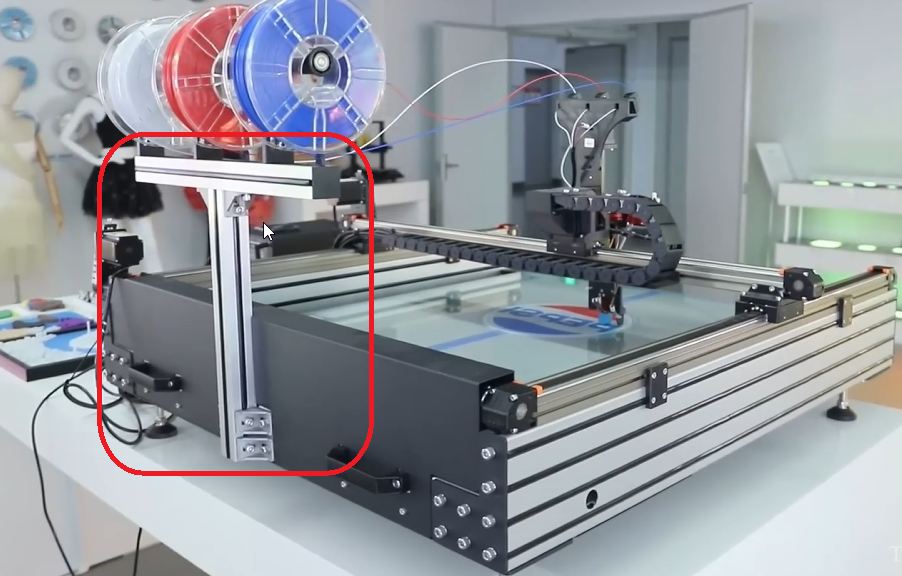

Giá để sợi nhựa in

Giá để sợi nhựa là nơi lắp đặt ống gá cuộn nhựa (spool holder) và cảm biến thiếu sợi nhựa. Nó được làm bằng kim loại, giá cao, khỏe và ổn định để sử dụng lâu dài. Với máy in chữ nổi 3D dòng series AS như AS80 và AS120 được trang bị 3 ống gá cuộn nhựa và 3 cảm biến thiếu sợi nhựa được lắp đặt trên giá để sợi nhựa. Như vậy là máy được trang bị nhiều hơn so với các máy máy in chữ nổi 3D trên thị trường thường chỉ có hai giá đỡ cuộn nhựa và hai cảm biến thiếu sợi nhựa

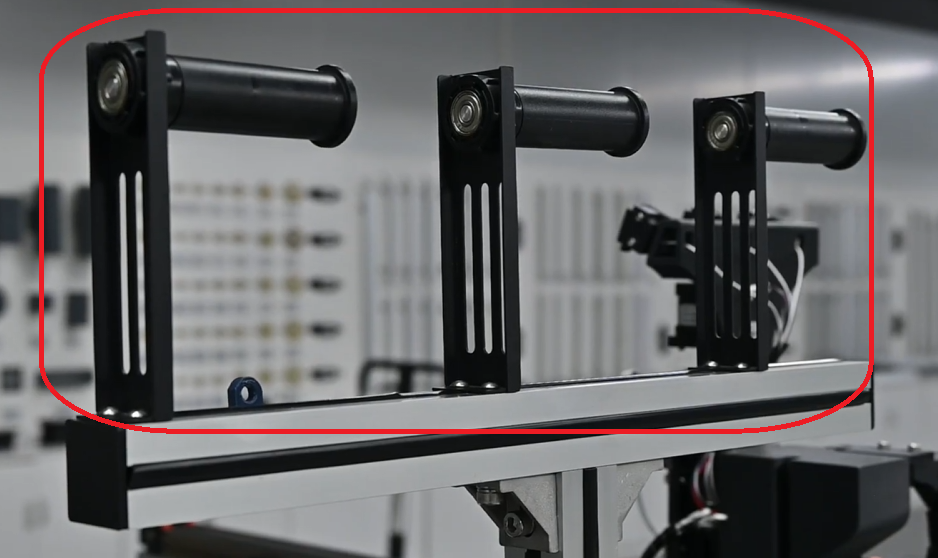

Ống gá cuộn nhựa

Chúng ta có thể dễ dàng biết được mục đích của bộ phận này theo tên gọi của nó, ống gá cuộn nhựa được thiết kế để giữ các cuộn sợi nhựa. Nó bao gồm một trục quay tròn và núm chặn ở hai đầu. Thiết kế này sẽ giúp cho cuộn sợi nhựa được xoay một cách trơn tru và mượt mà trong quá trình in.

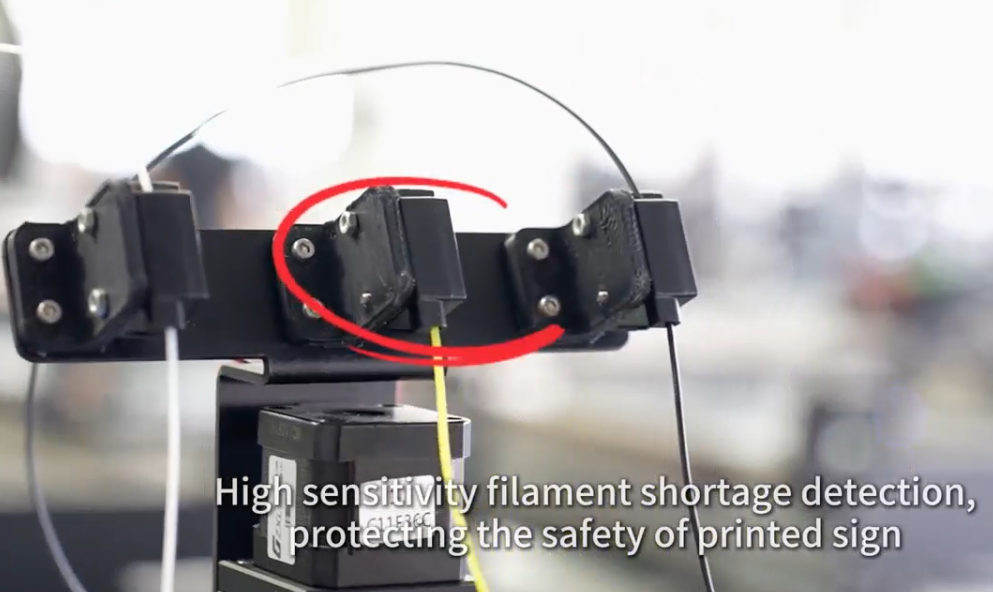

Cảm biến thiếu sợi nhựa

Cảm biến thiếu sợi nhựa được thiết kế để biết được sợi nhựa được sử dụng hết hay chưa, nếu không có sợi nhựa nào trong 3 ống gá, cảm biến sẽ báo động và in sẽ được dừng lại tự động, điều này giúp tiết kiệm năng lượng và tránh bị kẹt đầu phun

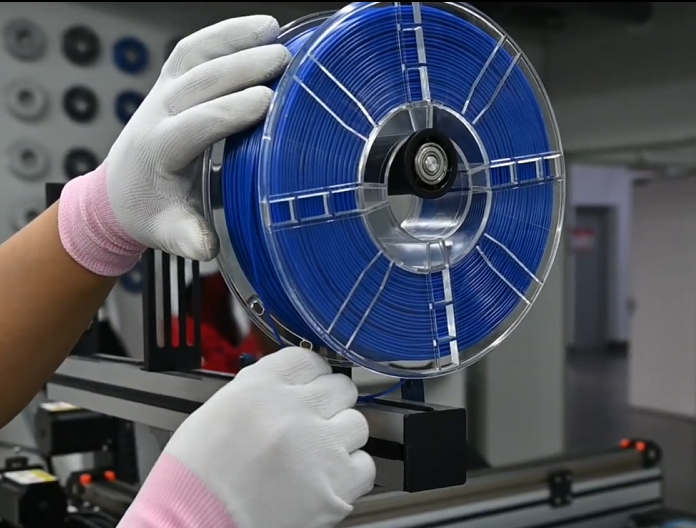

Sợi nhựa in 3D

Sợi nhựa in 3D là thành phần quan trong nhất trong ngành in 3D, nó là vật liệu cơ bản của bất kỳ sản phẩm in nào. Chúng tôi đã sản xuất một loạt sợi nhựa đặc biệt có tên PETG và MMLA, nó đặc biệt tố cho việc in biển hiệu, bởi vì nó chống tia cực tím, chống nhiệt độ cao và thấp, chống thấm nước, cuối cùng nhưng không kém phần quan trọng là nó có hiệu ứng khếch tán ánh sáng hoàn hảo để đảm bảo các biển báo được chiếu sáng vào ban đêm.

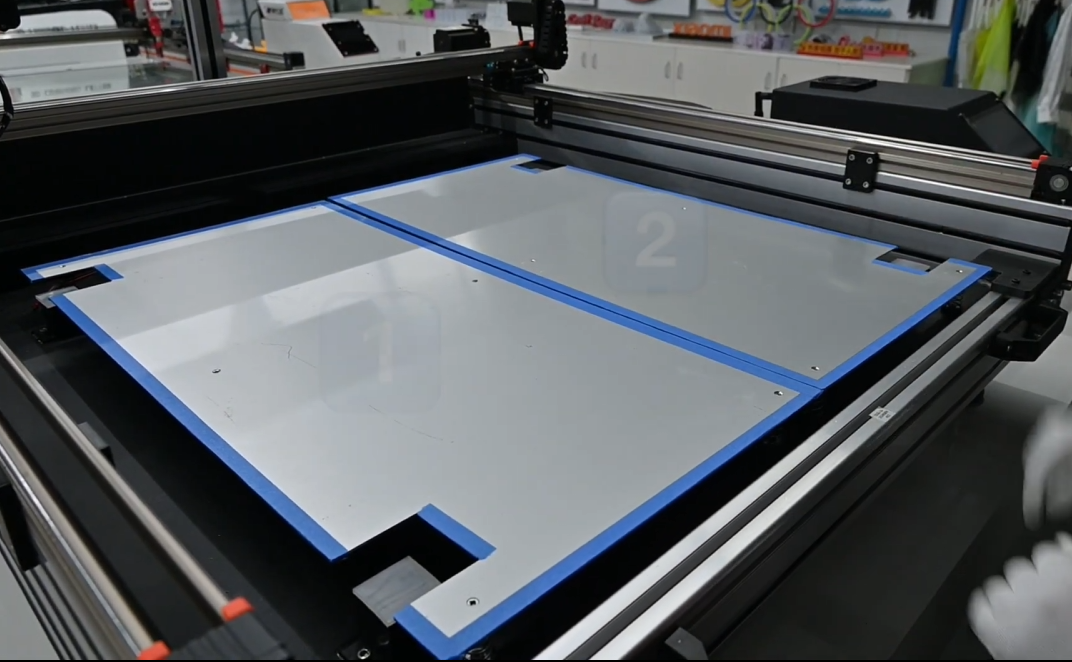

Giường in

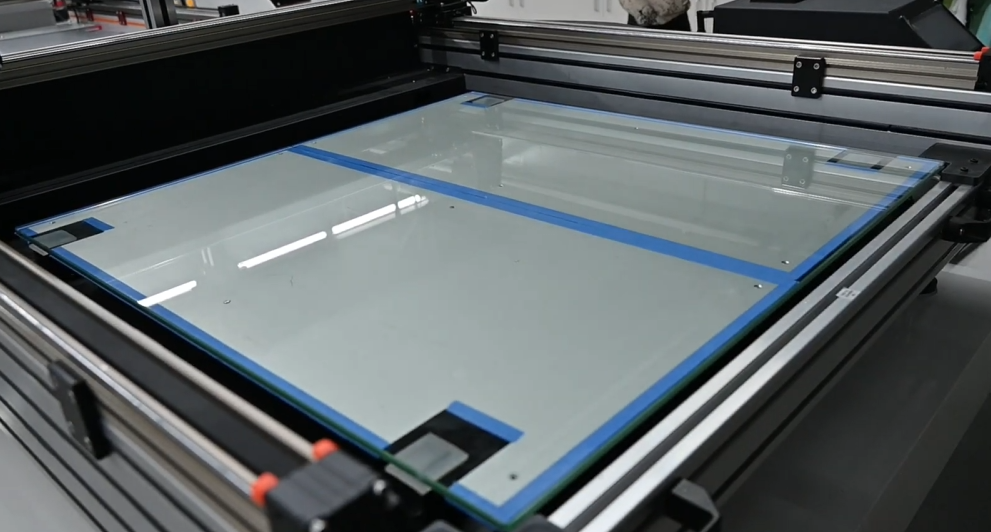

Bàn in là nơi thực hiện việc in ấn, là nơi xuất hiện sản phẩm in. Nó gồm hai thành phần, tấm gia nhiệt (heating plate) và tấm kính nền (glass platform), tấm gia nhiệt ở bên dưới tấm kính là để hỗ trợ và làm nóng tấm kính. Tấm kính là nơi để đổ keo và in chữ nổi 3D.

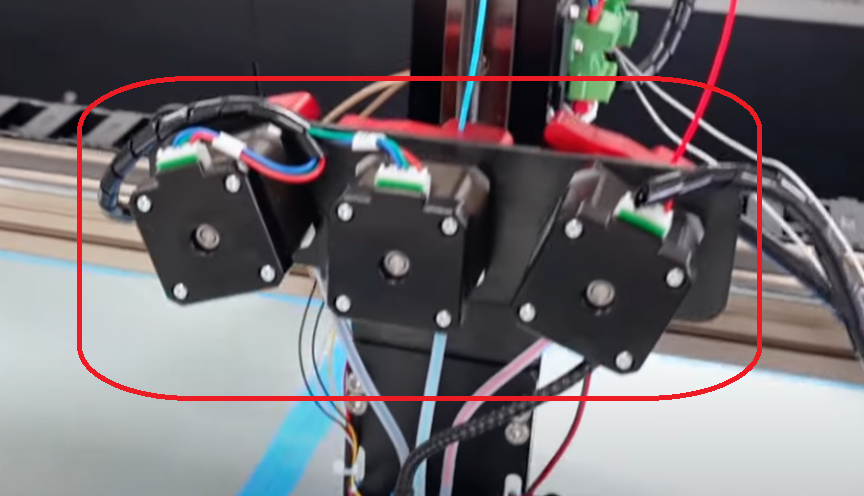

Động cơ bước

Đông cơ bước là một động cơ điện mà chuyển đổi xung điện thành các chuyển động quay rời rạc. Đông cơ bước được sử dụng trong các ứng dụng khác nhau như máy in 3D, thiết bị y tế, máy CNC và cánh tay robot. Có 5 động cơ cho máy AS80 và AS120, 2 động cơ to và 3 động cơ nhỏ, 2 động cơ to là cho trục X và trục Y, 3 động cơ nhỏ là cho ba trục đùn trên trục Z

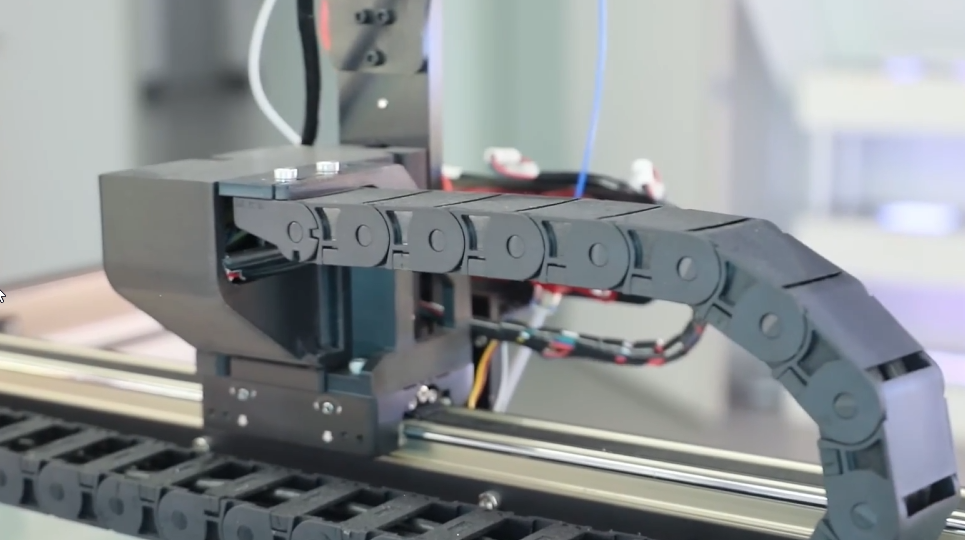

Xích cáp

Xích cáp, còn được gọi là máng cáp hay rãnh cáp, là một lớp phủ bảo vệ, được sử dụng để dẫn hướng và hỗ trợ cáp, ống và các đường thủy lực trong khi di chuyển giúp ngăn ngừa thiệt hại và gây rối cáp

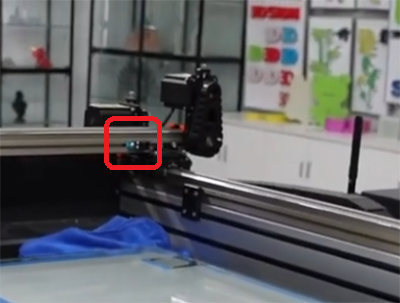

Cảm biến tiệm cận

Cảm biến tiệm cận là một thiết bị cảm biến có thể phát hiện sự đến gần hoặc sự hiện diện của đối tượng gần đó mà không cần tiếp xúc vật lý.

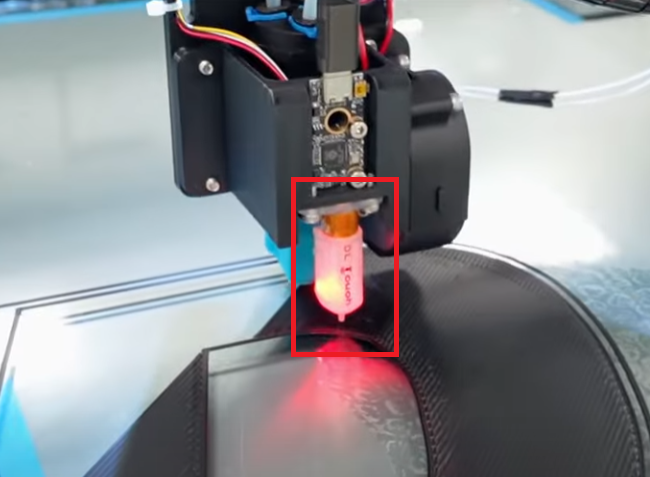

Cảm biến mức

Cảm biến mức được sử dụng để cân bằng tự động, nó giúp bù sự bất thường của bề mặt giường in để đạt được các lớp in tốt hơn trong suốt quá trình in. Nó được lắp đặt cạnh vòi phun

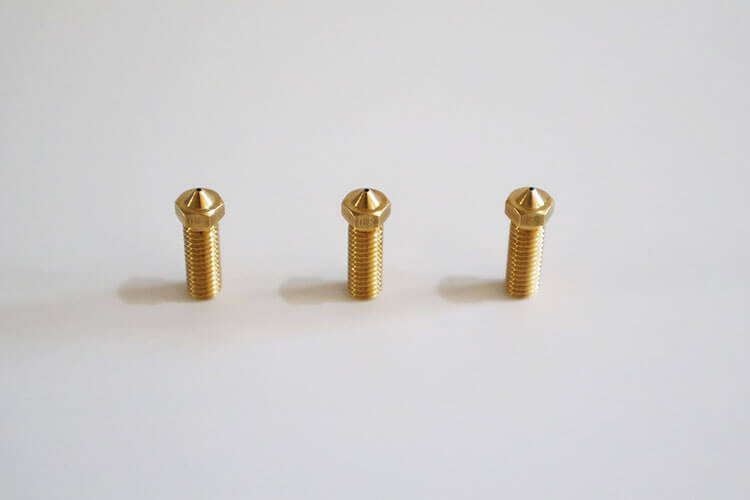

Vòi phun bằng đồng & keo nền (Brass Nozzle & Platform Glue)

Vòi phun là bộ phận cuối cùng để in ra biển hiệu và bộ chữ. Keo nền là cần thiết cho việc in 3D vì nó giúp dán lớp đầu tiên. Vòi phun tốt và keo nền tốt là rất quan trọng với chất lượng in.

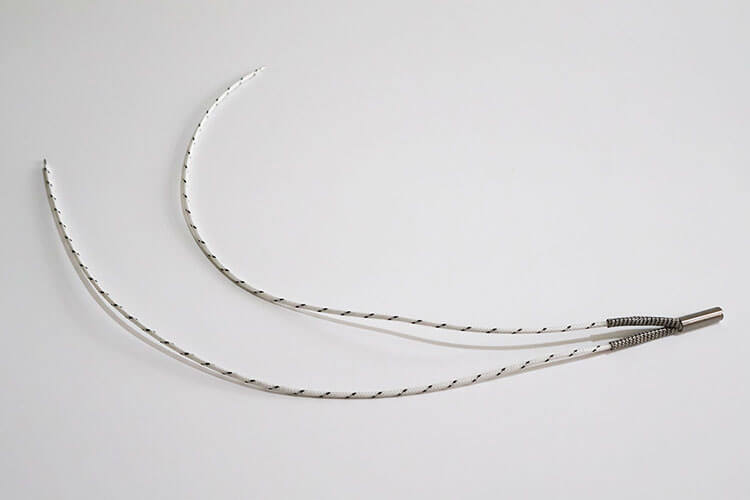

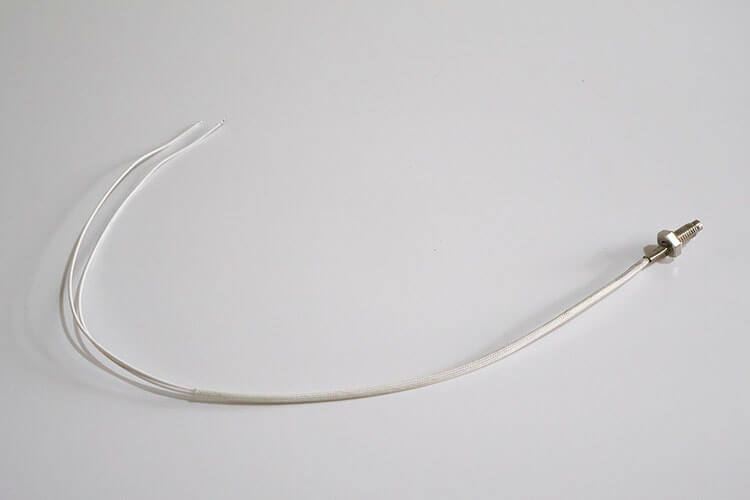

Dây gia nhiệt và dây điều khiển nhiệt

Bộ phận gia nhiệt đầu nóng (The hot end heater) để làm nóng khối nhôm và vòi phun, dây điều khiển nhiệt độ để kiểm soát nhiệt độ của khối nhôm và vòi phun. Hai thiết bị này kết hợp với nhau để cung cấp nhiệt độ thích hợp của in 3D. Cả hai đều là những phụ kiện rất quan trọng cho phần nóng

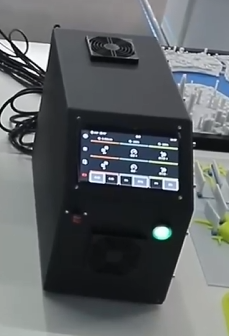

Case máy in

Case máy in đóng vai trò quan trọng nhất trong máy in 3D, nó giống như bộ não của máy in chữ nổi 3D, nó gồm bảng mạch, firmware và nguồn bên trong.

Với phiên bản AS80/AS120 Pro sẽ có thêm các thiết bị như sau

Điều khiển từ xa

Máy in có thể kết nối với Internet và người vận hành có thể vận hành tại bất kỳ địa điểm và thời gian nào.

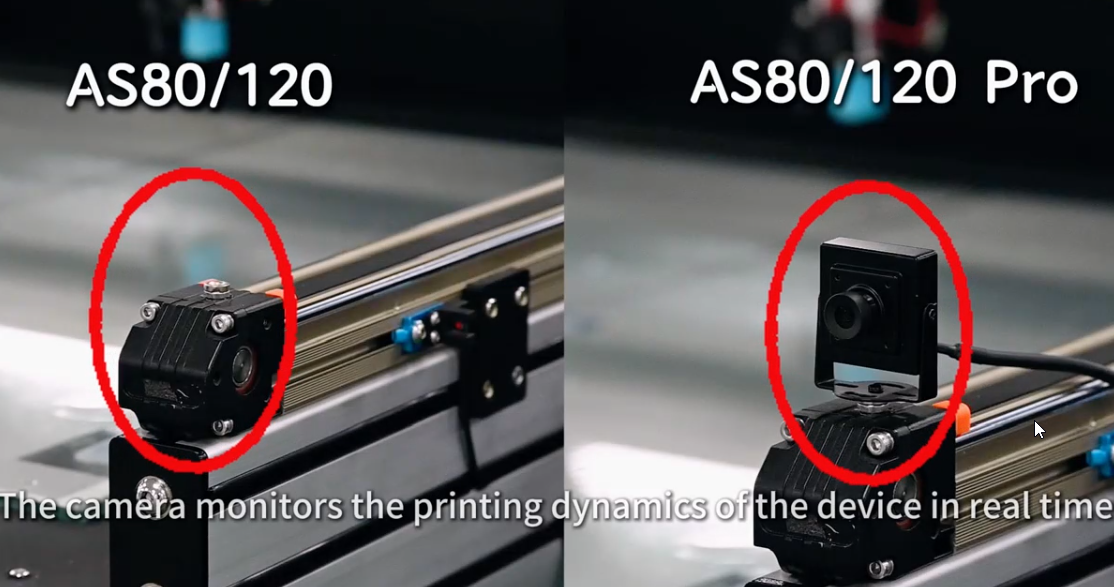

Camera

Camera theo dõi hoạt động in theo thời gian thực, phù hợp với giải pháp điều khiển tập trung in 3D theo sản xuất hàng loạt

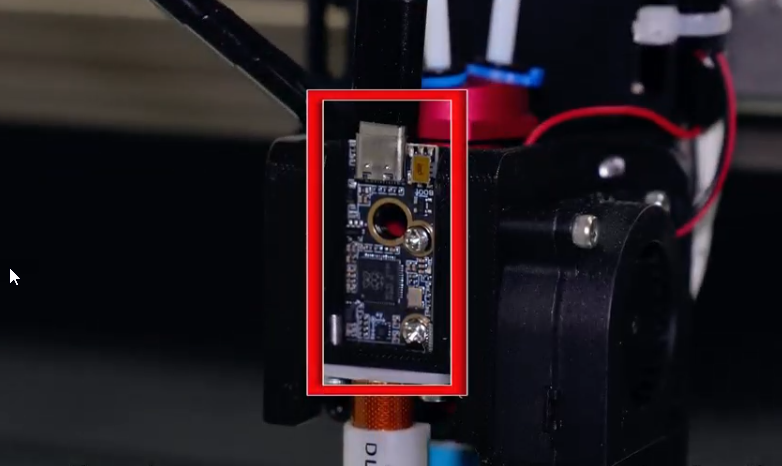

Bù rung

Bù rung thông minh chống lại rung động thân máy theo thời gian thực thông qua giám sát động ở tần số rung của máy in

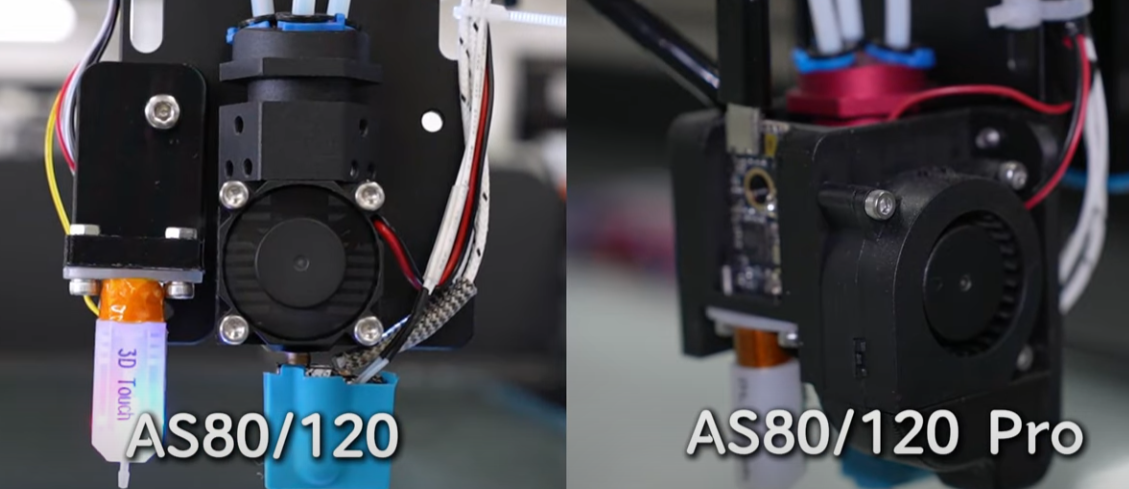

Quạt làm mát 10.000 vòng/phút

Làm mát cho bộ phận gia nhiệt, tốc độ in cao hơn
